揮發性有機物（Volatile Organic Compounds, VOCs）是石油化工過程以及各種使用有機溶劑的行業如噴漆、印刷、脫脂、膠粘劑、制藥、塑料、橡膠加工等行業排放的最常見的污染物，可能含有苯、醇、酮、醛、酚、醚、烷和NOx、SO2、水蒸氣、HCl、Cl2等無機污染物，該類化合物多數具有刺激性氣味和毒性，部分已被列為致癌物，如氯乙烯、苯、多環芳烴等，其中苯對人體骨骼的造血功能造成破壞，甲苯和二甲苯對中樞神經具有很強的麻醉作用；有的VOCs在太陽光的照射下與NOx發生光化學反應形成光化學煙霧對人類健康造成危害；部分VOCs對臭氧層具有破壞作用，如氡氟烴（CFCs）和含氫氯氟烴（HCFCs）；并且多數VOCs易燃易爆，對企業的安全造成威脅。

　　1、RTO蓄熱式焚燒技術

　　用來控制VOCs氣體排放的熱處理方法隨著時間的推移不斷發展，最初是采用直接燃燒法，之后發展成熱氧化和封閉式燃燒，然后發展成換熱式熱氧化器，在20世紀70年代才發展成熱效率較高的RTO（Regenerative Thermal Oxidizer）系統，但當時的RTO設備簡單，處理量小，有機物的破壞和去除效率也不是很高，近些年來隨著技術的不斷改進，RTO設備的性能越來越完善。

　　RTO（Regenerative Thermal Oxidizer），再生熱氧化分解器，又稱蓄熱式焚燒器。該技術是將有機廢氣加熱達到高溫（750℃以上）條件后直接氧化分解成CO2和H2O從而無害處理廢氣污染物，并回收分解時產生的熱量，是一種處理高濃度有機廢氣的高效節能型環保裝置。

　　RTO蓄熱燃燒工藝可分為固定式和旋轉式燃燒等，固定式蓄熱燃燒工藝有二室、三室、五室等，理論上蓄熱數量越多凈化效率越高，兩室RTO蓄熱式焚燒裝置VOCs的去除率為95~98%，三室RTO蓄熱式焚燒裝置VOCs去除率可達98%以上，但設備投資或占地隨之提高。旋轉式RTO裝置有旋轉氣缸型、盤型和旋轉閥門型，其中旋轉式RTO結構除驅動區、分配區外，其余與固定式相同，一般情況下，燃燒工藝考慮三室固定式蓄熱燃燒工藝的較多，占地有限條件時可以考慮旋轉閥門型燃燒工藝。

　　2、二室RTO焚燒裝置工藝

　　圖注：二室RTO焚燒系統

　　有機廢氣通過引風機輸入蓄熱室 1 進行升溫，吸收蓄熱體中存儲的熱量， 隨后進入焚燒室進一步燃燒，升溫至設定的溫度，在這個過程中有機成分被徹底分解為CO2和H2O。由于廢氣在蓄熱室1內吸收了上一循環回收的熱量，從而減少了燃料消耗。

　　處理過后的高溫廢氣進入蓄熱室2進行熱交換，熱量被蓄熱體吸收， 隨后排放。而蓄熱室2存儲的熱量將可用于下個循環對新輸入的廢氣進行加熱。

　　該過程完成之后系統自動切換進氣和出氣閥門改變廢氣流向，使有機廢氣經由蓄熱室2進入，焚燒處理后由蓄熱室1熱交換后排放，如此交替切換持續運行。

　　3、三室RTO焚燒裝置工藝

　　有機廢氣通過引風機進入蓄熱室1吸熱，升溫后進入焚燒室中進一步加熱， 使有機廢氣持續升溫直至有機成分徹底分解成CO2和H2O。由于廢氣在升溫過程中利用了蓄熱體回收的熱量，所以燃料消耗較少。

　　廢氣經處理后離開燃燒室，進入蓄熱室2釋放熱量后排放，而蓄熱室2的蓄熱體吸熱后用于下個循環加熱新輸入的低溫廢氣。與此同時，引入部分凈化后的氣體對蓄熱室3進行吹掃以備進行下一輪熱交換。

　　該過程全部完成后切換進氣和出氣閥門，氣體由蓄熱室2進入，蓄熱室3排出，蓄熱室1進行吹掃；再接下來的循環則切換為由蓄熱室 3進入，蓄熱室1排出，蓄熱室2進行吹掃，如此交替切換持續運行。

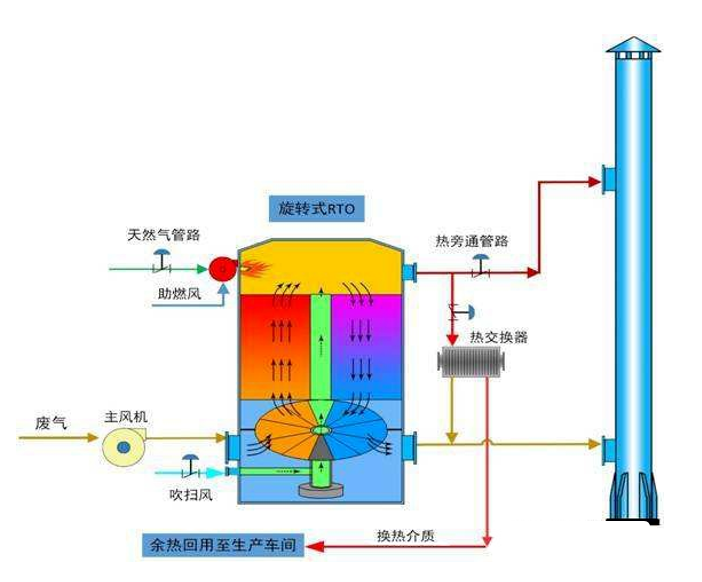

　　4、旋轉式焚燒裝置工藝

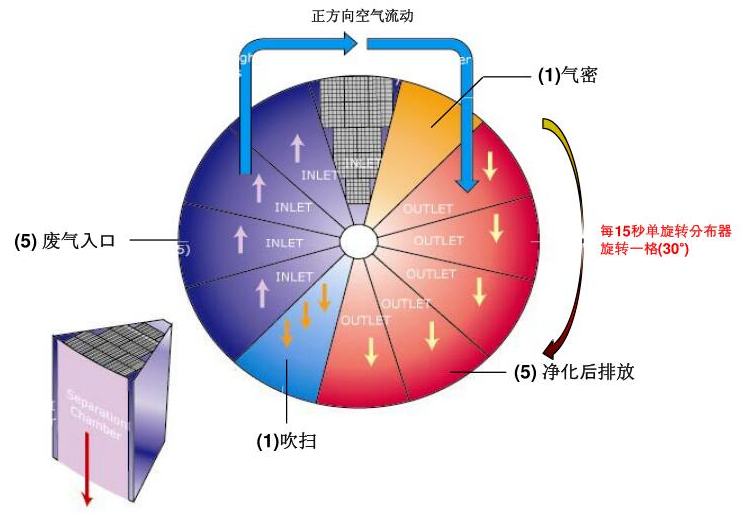

　　主體形狀是一個圓形的筒體，這個筒體結構包括了燃燒室、蓄熱室、旋轉閥等。爐體分成12個室，5個進氣室（預熱區）、5個出氣室（冷卻區）、1個吹掃室和1個隔離室，旋轉閥由電機帶著連續、勻速轉動，在分配閥的作用下，廢氣緩慢在12個室之間連續切換。當有機廢氣VOCs從底端的進氣口進入到加熱區，氣體溫度加熱到一定溫度后進到頂端的發動機燃燒室，并徹底氧化反應。清潔后的高溫氣體離去燃燒氧化室，進到冷卻區并將熱量發送給蓄熱體而氣體被冷卻，通過氣體調節器排出來，而冷卻區域瓷器蓄熱體吸收預熱，用以下一個循環加熱廢氣。

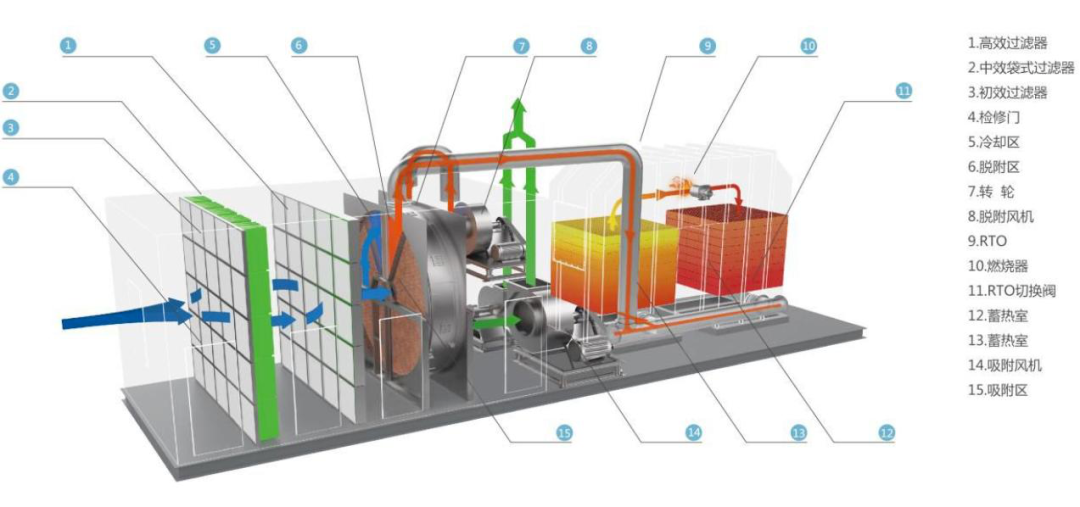

　　5、沸石轉輪RTO焚燒裝置

　　沸石轉輪吸附濃縮+RTO處理工藝是目前有機廢氣處理中處理低濃度、大風量的主流技術。由于低濃度廢氣用RTO廢氣處理工藝直接燃燒需要補充天然氣等大量燃料，運行成本很高經濟上不劃算。因此需要把低濃度的廢氣濃縮后，變成高濃度的廢氣再進行燃燒，這樣既節約了能源又減小了設備的尺寸。

　　6、配套耐火材料

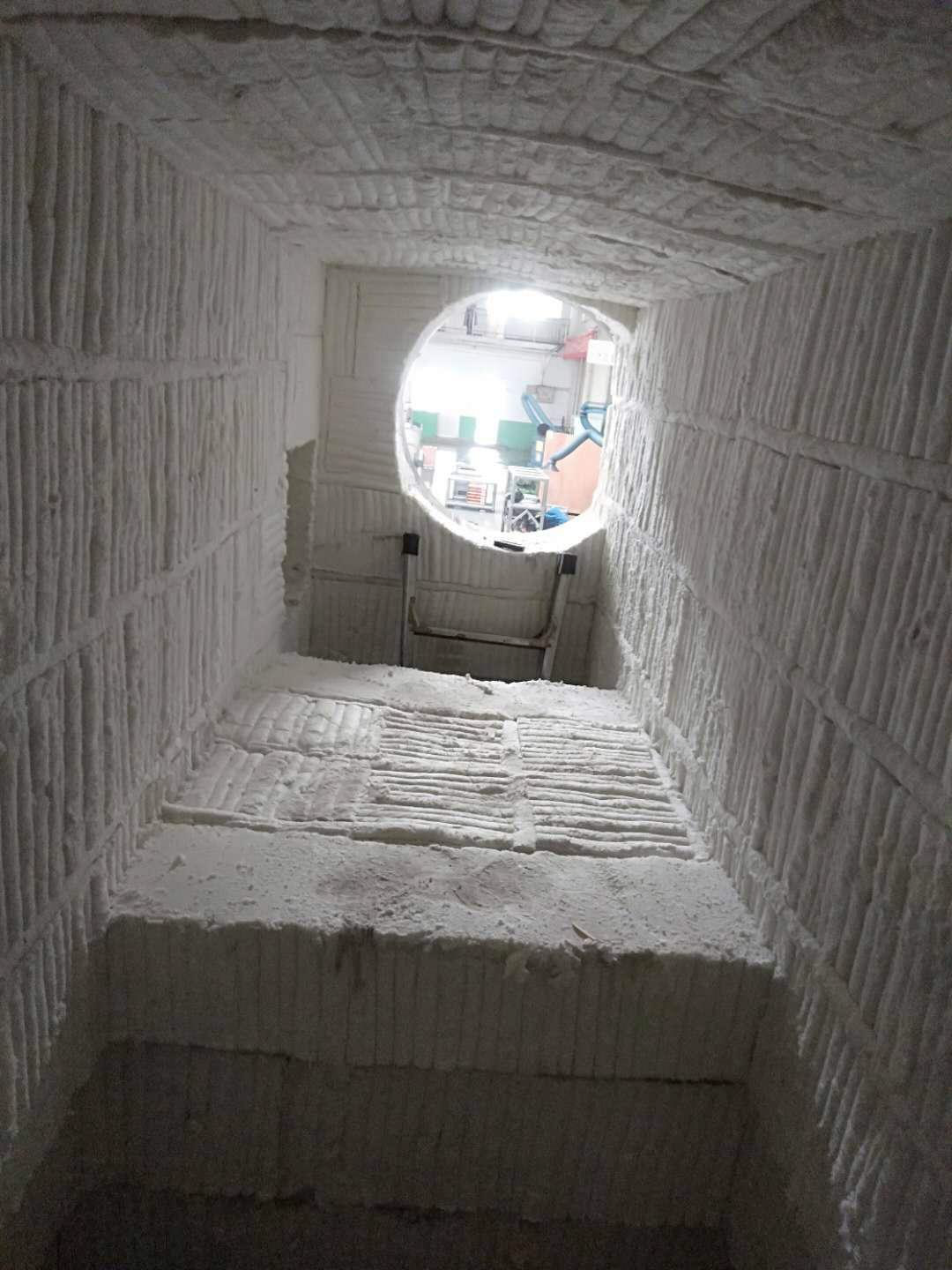

　　圖注：陶瓷纖維模塊

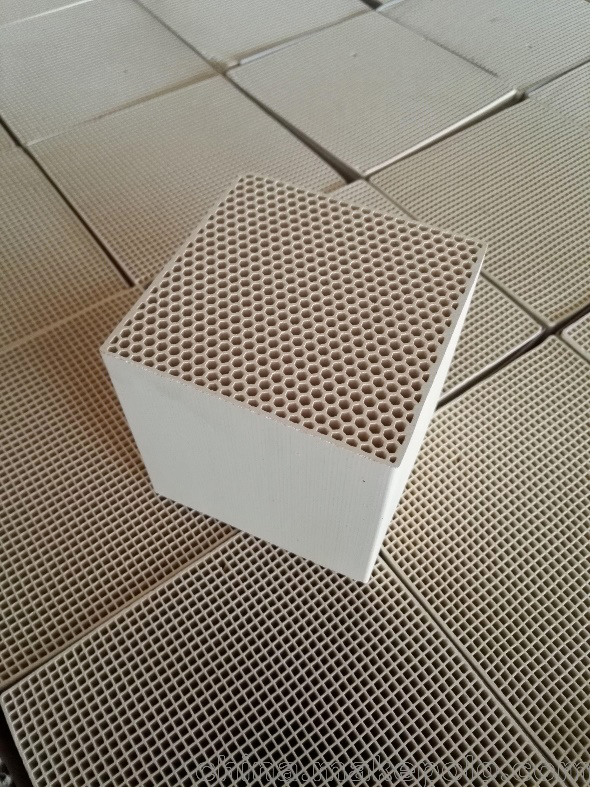

　　圖注：多孔莫來石質蜂窩陶瓷

　　RTO焚燒設備主要耐火材料應用區域?yàn)樾顭崾?、燃燒室及煙囪部位，燃燒室溫度?60~900℃，耐火材料主要要求耐有機氣體侵蝕及保溫，當前RTO焚燒設備主要采用陶瓷纖維模塊；蓄熱室材料采用多孔莫來石質蜂窩陶瓷；煙囪部位溫度400℃以下，相對較低，采用耐酸防腐澆注料可滿足使用。需要注意的是，當VOCs氣體中為含氟酸性氣體時需要針對氣體成分及濃度做出調整，以滿足使用。
