鎂質(zhì)或高鋁-尖晶石質(zhì)耐火澆注料是為鋼包內(nèi)襯而開發(fā)的。耐火骨料為純鎂砂或特級(jí)礬土熟料，耐火粉料為鎂鋁尖晶石粉;結(jié)合劑為復(fù)合結(jié)合劑，同時(shí)摻加外加劑。該類耐火澆注料具有較好的抗渣性、抗剝落性和抗熱震性，與鎂鋁尖晶石耐火澆注料相比，性能稍有遜色，成本顯著降低，適合國情，易于推廣;與普通鎂鋁耐火澆注料相比，由于尖晶石的加入，而不是在使用過程中逐漸形成的，因此性能明顯提高，成本用戶也能接收，使用壽命延長，故較有發(fā)展前途。

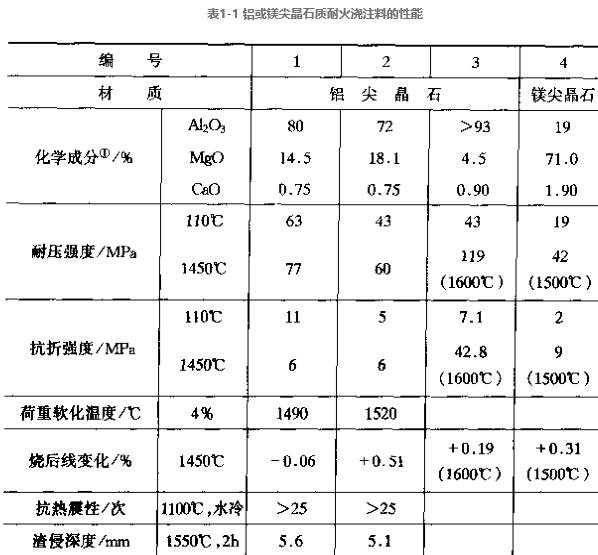

表1-1為鋁或鎂尖晶石質(zhì)耐火澆注料的性能。編號(hào)1和編號(hào)2用耐火骨料為特級(jí)礬土熟料，臨街粒徑為20mm，粗、中、細(xì)骨料級(jí)配為5:1:4。骨粉料質(zhì)量比約為7:3。編號(hào)1用的耐火粉聊系用尖晶石、鎂砂和特級(jí)礬土熟料混磨的，細(xì)度小于0.088mm。編號(hào)2則用尖晶石和鎂砂混磨的;編號(hào)3用電熔剛玉做耐火骨料和部分粉料，并添加富鋁尖晶石粉和α-Al2O3超微粉，用CA-70水泥做結(jié)合劑;編號(hào)4用臨界粒徑為8mm的制磚鎂砂做耐火骨料，用25%的鎂鋁尖晶石做耐火粉料。改料與編號(hào)1和編號(hào)2，添加減水劑及快干劑，其用量我2%~5%。按照配合比的要求，添加減水劑或快干劑，用水量為5%~6.5%。振動(dòng)成型試樣，自然養(yǎng)護(hù)2d后，進(jìn)行性能檢測。

在耐火澆注料中，鎂鋁尖晶石以微粉狀加入為宜。因?yàn)轭A(yù)加尖晶石微粉，能起到晶核作用，促進(jìn)鎂鋁尖晶石的生長和發(fā)育，改燒澆注料的性能。摻加鎂鋁尖晶石微粉的澆注料，1450℃燒后耐壓強(qiáng)度與未加的相比，提高了16%~80%。但是，表1-1中的編號(hào)1澆注料，粉料分三組成的混合粉，在加熱和使用過程中形成鎂鋁尖晶石，能提高性能，但也發(fā)生異常膨脹，摻加的鎂砂粉于氧化鋁形成尖晶石，數(shù)量少、反應(yīng)慢、體積密度小，因此較少剝落，使用效果好。例如，在25t鋼包上試用，澆筑時(shí)間約為20min，平均年齡為60次左右。編號(hào)1、編號(hào)2和水玻璃鋁鎂澆注料的包襯蝕速度分別為1.30mm/次、1.08mm/次和3.04mm/次，其包齡分別為73次、106次和46次。這說明，編號(hào)2澆注料的性能好，鋼包使用壽命高;其次是編號(hào)1澆注料;水玻璃鋁鎂澆注料的使用壽命最低。

隨著尖晶石用量的增加，抗渣性有個(gè)最佳值。即尖晶石用量為10%~25%，熔渣滲透深度最小、侵蝕深度也比較低。具體地說，尖晶石用量為25%時(shí)，耐火澆注料的抗渣性較好。在鋼包上試用表明，包襯表面無龜裂和抗剝落，試用壽命較高。
