減水劑是一類(lèi)能保持耐火澆注料的流動(dòng)值基本不變的條件下，顯著降低拌合用水量的物質(zhì)，也稱(chēng)降水劑。減水劑本身并不與材料組成物起化學(xué)反應(yīng)作用，只是起著表面物理化學(xué)作用，它們是一類(lèi)表面活性劑或是一類(lèi)電解質(zhì)。

　　1、減水劑工作原理

　　減水劑溶于水中后能吸附在粒子表面上，提高粒子表面的ζ電位，增大粒子間的斥力，釋放出由微粒子組成的凝聚結(jié)構(gòu)中包裹的游離水，從而起著潤(rùn)濕作用和分散作用，因此又稱(chēng)分散劑。由于它可釋放出凝聚結(jié)構(gòu)中的游離水，故在保持澆注料流變性(作業(yè)性)的條件下，能使單位用水量減少，或在不改變單位用水量的條件下，改善作業(yè)性，使材料易于施工成型。

　　2、減水劑種類(lèi)

　?。?）、按外觀形態(tài)分

　　分為水劑和粉劑。水劑含固量一般有20%，40%（又稱(chēng)母液），60 %，粉劑含固量一般為98%。

　　（2）、按減水及增強(qiáng)能力分

　　分為普通減水劑（又稱(chēng)塑化劑，減水率不小于8%，以木質(zhì)素磺酸鹽類(lèi)為代表）、高效減水劑（又稱(chēng)超塑化劑，減水率不小于14%，包括萘系、密胺系、氨基磺酸鹽系、脂肪族系等）和高性能減水劑（減水率不小于25%，以聚羧酸系減水劑為代表），并又分別分為早強(qiáng)型、標(biāo)準(zhǔn)型和緩凝型。

　?。?）、按組成材料分

　　木質(zhì)素磺酸鹽類(lèi)、多環(huán)芳香族鹽類(lèi)、水溶性樹(shù)脂磺酸鹽類(lèi)、萘系高效減水劑、脂肪族高效減水劑、氨基高效減水劑、聚羧酸高性能減水劑等。

　　（4）、按化學(xué)成分組成分

　　木質(zhì)素磺酸鹽類(lèi)減水劑類(lèi)、萘系高效減水劑類(lèi)、三聚氰胺系高效減水劑類(lèi)、氨基磺酸鹽系高效減水劑類(lèi)、脂肪酸系高減水劑類(lèi)、聚羧酸鹽系高效減水劑類(lèi)。

　　3、減水劑在超低水泥剛玉澆注料的作用

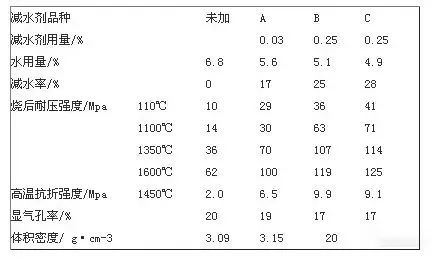

　　在超低水泥剛玉澆注料的配合比確定后，分別用聚磷酸鈉（A）、聚氰胺類(lèi)縮合物（B）和萘磺酸鹽類(lèi)縮合物（C）作減水劑，篩選適宜的用量，配制耐火澆注料，其工藝參數(shù)和性能，見(jiàn)下表。

　　從表中看出，未加減水劑的澆注料，由于超微粉的自發(fā)團(tuán)聚，無(wú)法有效的填充其孔隙，且分布極不均勻，大量的水被包裹在絮凝體中或填充在孔隙中，因此導(dǎo)致水用量加大，熱處理后的體積密度低、氣孔率高、強(qiáng)度低，同時(shí)也不利于燒結(jié)；聚磷酸鹽有一定的分散減水效果，在一定程度上能阻止超微粉的自發(fā)團(tuán)聚，使之較充分在孔隙中，提高了水的利用率，即減少了水用量，減水率約為17%。

　　所以，澆注料的體積密度提高、氣孔率下降，與未加減水劑的相比，燒后耐壓強(qiáng)度提高了0.6~1.9倍，高溫抗折強(qiáng)度提高了1.25倍；B和C為有機(jī)高效減水劑，其分散減水效果尤為顯著，減水率分別為25%和28%，與未加減水劑的澆注料相比，其體積密度約提高3.5%，氣孔率下降15%，燒后耐壓強(qiáng)度提高了1~4倍，高溫抗折強(qiáng)度提高了3.5倍多。同時(shí)看出，C減水劑的效果比B的更好些。

　　總之，在配制超低水泥耐火澆注料時(shí)，必須摻加減水劑，而且應(yīng)優(yōu)先選用有機(jī)高效減水劑。
