針對(duì)大部分水泥廠存在的煤粉燃燒器澆注料易損 壞、脫落問(wèn)題，在青州中聯(lián)二期現(xiàn)場(chǎng)咨詢相關(guān)現(xiàn)場(chǎng)技術(shù) 人員、施工人員，綜合多方意見(jiàn)，提出建議。

　　（1）澆注料施工方式。由于現(xiàn)場(chǎng)施工條件所限，橫向 施工有方便快捷、節(jié)省費(fèi)用的優(yōu)點(diǎn)，因此為大部分施工單 位采用，而橫向施工的澆注料，因?yàn)橹亓υ?，上下肯?nbsp; 會(huì)有不冋程度的密度不均，在回轉(zhuǎn)窯中會(huì)更容易變形脫  落。所以建議采用豎向施工，采用起重設(shè)備將整根燃燒器吊起與地面垂直進(jìn)行澆注，該種澆注方法能讓澆注料密度更均勻，頭部澆注更緊密。

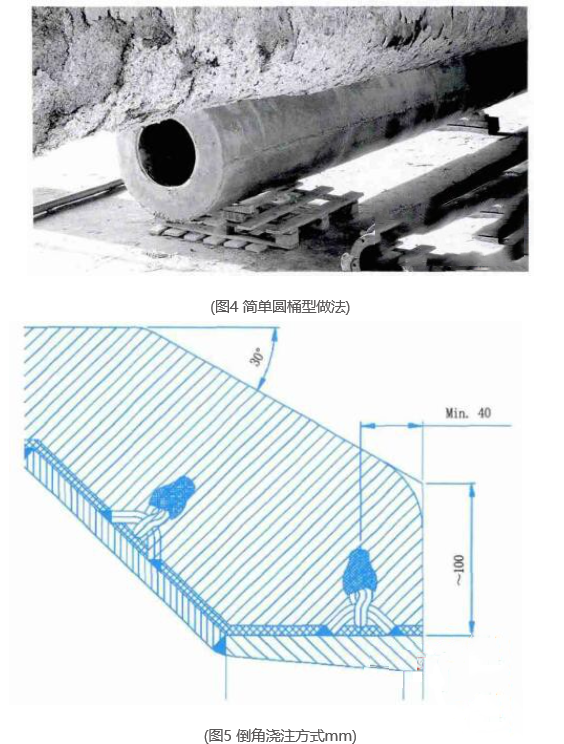

　?。?）燃燒器頭部澆注料形狀采用倒角。在回轉(zhuǎn)窯窯 內(nèi)氣流中，煤粉燃燒器所產(chǎn)生的一次風(fēng)外側(cè)易產(chǎn)生回旋 渦流，氣流會(huì)帶動(dòng)一些煤粉粘結(jié)在煤粉燃燒器頭部，產(chǎn)  生結(jié)焦現(xiàn)象，隨著結(jié)焦逐漸增多、擴(kuò)散，從而干涉火焰形 狀，導(dǎo)致燃燒器兩側(cè)溫度不均。所以煤粉燃燒器不能簡(jiǎn) 單澆注成圓桶型，圖4為簡(jiǎn)單圓桶型做法。而應(yīng)澆注成倒  角(建議30°?40°)，倒角澆注方式能夠簡(jiǎn)單有效地降 低結(jié)焦現(xiàn)象見(jiàn)圖5。

　　(3) 錨固件排布方式。所有錨固件焊接嚴(yán)格按照 垂直交互方式焊接，距離為150mm, 一般情況下廠家 都會(huì)在錨固件上加塑料帽，丟失塑料帽的涂一層瀝青  以替代，不可直接接觸澆注料。澆注前所有錨固件及 所有表面打一層蠟。以防止燃燒器熱膨脹而導(dǎo)致澆注 料損壞。

　　(4) 澆注料的選用及配料。澆注料按照高溫耐磨、抗剝落、重量相對(duì)較小(懸臂式煤粉燃燒器對(duì)重量有嚴(yán)格控制)原則選擇。因煤粉燃燒器澆注料前端下部極易磨  損，建議加入SiC或者其他高溫耐磨材料。

　　嚴(yán)格控制施工用水量，建議用水量8%以下，視具體 使用耐火材料型號(hào)要求而定，在保證施工性能的前提下， 加水量應(yīng)從嚴(yán)控制，宜少不宜多。

　　(5)膨脹縫的留置。煤粉燃燒器澆注料環(huán)向每1m應(yīng)留一得膨脹縫，軸向(錯(cuò)縫)留2~4道膨脹縫，膨脹縫寬度10mm，膨脹縫用陶瓷纖維毯填充。
