礦熱電爐根據爐體結構形式可三大部分，即爐底、爐身和爐頂。

爐底為反拱形，爐底總厚度約1200mm，一般用3~4種不同材料砌筑。

電爐砌筑前一般應具備下列條件：

(1)礦熱電爐周?chē)鷥?nèi)的廠房屋面安裝完畢，可以防雨雪;

(2)爐前工作臺安裝完畢，能作為砌磚時的材料堆置場地;

(3)爐體所有的金屬構件安裝完;

(4)所有安裝的冷卻件經現場試壓合格。

A   爐底粘土耐火磚

(1)對橢圓形爐子，耐火磚可錯砌成弧形，耐火磚上表面利用鎂質搗打料，按設計反拱弧形尺寸進行施工。見圖10-49所示，也可利用耐火澆注料按設計反拱弧形尺寸預先澆注。預先澆注的反拱弧形爐底，應根據設計要求的弧度，沿長度方向找準中心線，將反拱的弧形畫在爐殼上，據此支設凹形模板，澆注耐火澆注料，澆注宜分段交叉進行，手工搗實，并按模板的上表面抹平，第一批澆注料養護1天即可拆模，接著澆注第二批。新老澆注料的接縫不需要作特殊處理。

澆注層經養護干燥后，用經緯儀測出縱向中心線，砌筑從縱向中心線開始向兩側對稱進行。濕砌時，磚縫厚度應小于2mm，兩層反拱間的環縫應小于3mm。溫砌的爐底，磚縫應烘干?？刹捎眠h(yuǎn)紅外線烘干器具進行。

粘土磚反拱的上部，有一層鎂質搗打料，厚度為80mm左右，采用機械搗打。搗完后.應用弧形樣板檢查，直到符合要求為止。經烘干后，再砌筑鎂鉻磚反拱。

鎂鉻磚反拱溫砌，磚縫厚度應小于1.5mm。砌筑時.先沿爐底中心線拉通線，據此在中部試砌一環，確定拱磚的加工尺寸、，然后以橫向中心線為基準，按磚的寬度尺寸逐環彈線，用來控制與保證磚環的平整和垂直。

砌筑時，先將磚干排驗縫，其次把排好的磚，依次移放于一邊。在待砌地點鋪一層泥漿，再用刷子在已砌好的磚面上涂刷一層稀泥漿，然后將磚沾漿砌筑，撂底的第一列磚是整層爐底砌體的關鍵，砌完好庇檢查其磚縫與垂直度是否符合要求。在砌完的每列磚的兩端膨脹縫內都應及時用木楔塞緊。整個砌磚過程應用木錘敲打，不得使用鐵錘。

(2)圓形爐底：圓形爐底應采用十字形砌筑法，砌磚前，應參照?qǐng)D10-33~圖10-35所示，將中心線垂直畫在殼體上并延伸至整個爐底高度，作為砌筑十字磚列的依據。其次，按出料口中心線標高，往下畫出爐底各磚層的標高線。

為了使砌體磚縫錯開，上下相鄰磚層的十字中心線應相互錯開22.5°一45°角，最上層則與出料口中心線相錯22.5°一45°角。

(3)十字形爐底通常有下列兩種砌法：

1)根據爐壁所刻畫的十字中心線拉線(或在底層上打樣)，沿線準確地放置四根表面非常平整且相互成直角的導向方木，作為砌十字形磚列的依據.可參照?qǐng)D10-35砌筑法。為了防止上下磚層在中心點產生通縫，拉上層磚的中心線時，應使其中心點與下層磚中心點錯開磚厚的一半。

2)據爐底十字中心線先進行中心磚的定位.即在中心磚的磚面上，按等分位置畫出相互垂直的十字線，使之與爐底十字線重合。然后錯開磚列厚度的一半，重拉十字線，沿線設置四根導向方木，以其為導向砌筑十字形磚列。

每層耐火磚撂底前。爐底十字中心線要仔細檢查其相互角度是否互成直角;底盤線、導向方木與所拉十字線必須嚴格一致，不許偏歪.

砌筑爐底時，先將磚干排驗縫，其次把排好的磚，依次移放于一邊。在待砌地點鋪一層泥漿，再用刷子在已砌好的磚面上涂刷一層稀泥漿，然后將磚沾漿砌筑。撂底的第一列磚是整層爐底砌體的關鍵，砌完好應檢查其磚縫與垂直度足否符合要求。揉磚能使上下磚縫均勻，避免“花臉”現象，操作時， 一手在上，一手在下，要加強下部壓力，使磚緊貼砌體進行。上下迅速揉搓3~4次。一般揉磚是從離底部50mm處開始在砌完的每列磚的兩端膨脹縫內都應及時用木楔塞緊，整個砌磚過程應用木錘敲打，不得使用鐵錘。砌體磚縫厚度不應超過2mm，每層爐底的表面應嚴格保持水平，每2m水平誤差不超過3mm。磚層表面的錯臺不得大于1mm。

爐底磚層與爐殼應留20~30mm的膨脹縫，縫內放硅酸鋁耐火纖維板。

B 爐底搗打料

粘土磚砌筑完后，進行加熱干燥或自然干燥，去除其中水分(干砌不用加熱)，然后采用粘土磚按爐底反拱角度尺寸從中心線向兩側平放錯砌。砌好后在砌體表面上涂刷一層煤焦油，開始進行下道工序 -搗打料的施工。

搗打料施工前，煤焦油加至160℃以上脫水，鎂砂和氧化鐵粉加熱至180℃進行干燥。耐火磚表面加熱至50~60℃，并將表面清掃干凈，趁熱涂刷一層煤焦油，然后將拌好的搗打料倒入。每層的厚度為50~60mm，松料的壓縮比為50%，搗打料用加熱搗錘搗固，從爐子中心向四周進行，搗打的風壓不小于0.5MPa。搗打料的搗打溫度應控制在100~110℃，搗打料施工完后用弧形樣板檢查，直到符合要求為止。最后進行烘干，準備鎂鉻磚的砌筑。

C 爐底鎂鉻磚

鎂鉻磚待搗打料干燥好后，在表面刷一層2mm厚泥漿，然后用異型磚咬砌。鎂鉻磚均由中心線開始向兩側錯縫溫砌，磚縫厚度不大于1mm。鎂鉻磚采用豎砌，厚度為460mm，傾斜面不準有臺階。兩側反拱的拱腳磚標高尺寸必須相等，拱腳磚外側采用鎂砂填料。爐底必須按要求砌筑，如圖10-49所示。

砌筑時沿長度方向(或四周)按要求留足膨脹縫，膨脹縫內填入馬糞紙或要求的紙板。

反拱的拱腳磚層、爐底圓與爐體連接部是決定爐體砌筑質量的關鍵，爐底連接部表面必須水平，內外徑及360°平面誤差小于2mm.

D 電爐本體

電爐本體由鎂鉻磚、粘土耐火磚、隔熱耐火磚、冷卻件組成。

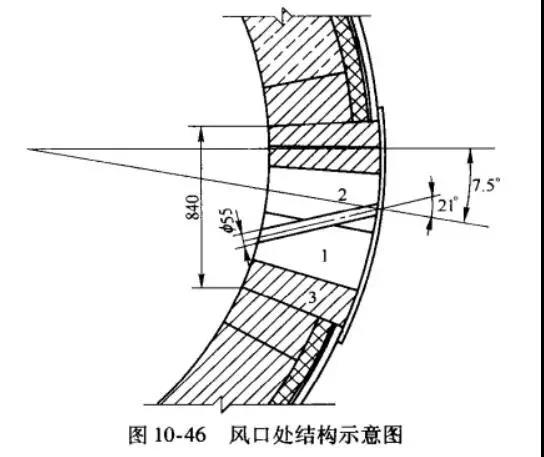

先施工靠殼體的冷卻銅管和耐火澆注料，待澆注料干燥后，可開始砌耐火磚。結構如圖10-46所示。

在施工前，先用測量?jī)x器復核殼內的尺寸和出銅口、出渣口中、排煙口和位置、尺寸是否正確。砌筑應從下部拱腳表面連接部開始，每砌5層磚，按設計要求填入一層油氈紙作膨脹縫。每層的膨脹縫應按設計要求等分設置，橢圓形爐膨脹縫應按要求留在中間直線段。每層的膨脹縫不應設在一個平面上。垂直膨脹縫每層按設計要求等分設置，每層膨脹縫應錯開布置，磚縫厚度為1mm。

每砌5層磚應用靠尺進行水平測量和垂直測量，如發現傾斜立即返工。

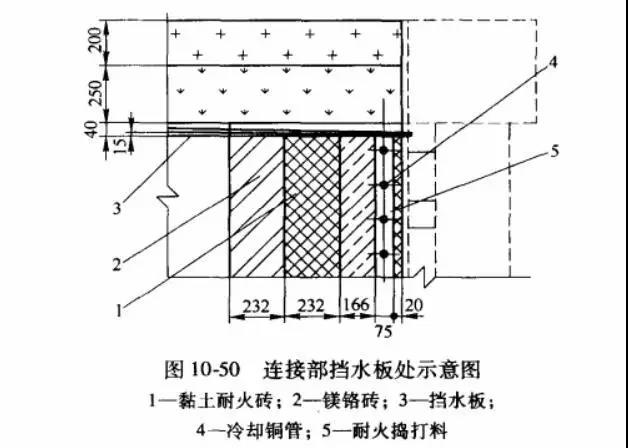

本體頂層按設計要求留出膨脹縫，膨脹縫可放入設計要求的材料或木屑耐火泥漿。要特別注意爐體頂部擋水板的安裝位置，必須按要求進行.如圖10-50所示。

E爐頂

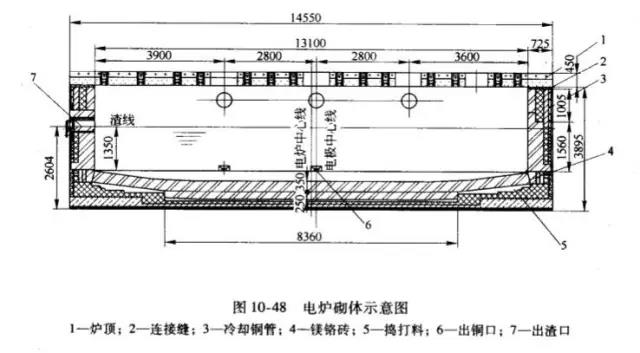

爐頂采用耐火澆注料，也可用磚砌。也有上下采用不同的耐火澆注料澆注而成，如圖10-48所示。

爐頂澆注前，應對澆注料進行必要的技術檢驗工作，確認符合設計要求后方可使用。對成品耐火澆注料，通常根據生產廠提供的施工說明書規定的配合比和要求進行施工，

對有H形梁和配筋的爐頂，澆往前，應檢查H形梁的安裝尺寸，水冷件的試壓完全符合設計要求后，方可進行耐火澆注料的施工。

施工前先按設計結構形狀做好木模，尺寸應符合設計要求，預留孔洞尺寸應準確，支撐應牢固，模板安裝便于施工，接縫不漏漿。預留膨脹縫用的木板條等應固定牢靠，避免受振搗時移位。模板在施工前應涂刷防護機油，以防粘結。施工從下至上按順序進行澆注。

膨脹縫的留設，按耐火材料供貨商提供的澆注料的膨脹物理參數，決定是否留設。留垂直膨脹縫，膨脹縫內放入油氈紙。

澆注料的加工，水的配比應按規定的最小比例配，攪拌時要均勻，澆注時不能分層。頂部預留操作孔應按設計要求留設，不得有誤差。
