高鋁磚是耐火材料的一種，這種耐火材料磚的主要成分是AL2O3。如Al2O3含量高于90%，稱(chēng)為剛玉磚。由于資源不同，各國(guó)標(biāo)準(zhǔn)也不完全一致。例如歐洲各國(guó)對(duì)高鋁質(zhì)耐火材料規(guī)定Al2O3含量下限為42%。在中國(guó)，按高鋁磚中Al2O3含量通常分成三等：Ⅰ等──Al2O3含量>75%；Ⅱ等──Al2O3含量為60～75%；Ⅲ等──Al2O3含量為48～60%。



高鋁磚是三氧化二鋁（Al2O3）含量高于48%的硅酸鋁質(zhì)耐火材料制品。
氧化鋁含量在48%以上的一種中性耐火材料。由礬土或其他氧化鋁含量較高的原料經(jīng)成型和煅燒而成。熱穩(wěn)定性高，耐火度在1770℃以上。抗渣性較好，用于砌筑煉鋼電爐、玻璃熔爐、水泥回轉(zhuǎn)爐等的襯里。
高荷軟、低蠕變高鋁磚是以特級(jí)礬土、電熔剛玉、電熔莫來(lái)石為主要原料制成的高級(jí)耐火材料。該產(chǎn)品具有高溫蠕變小、抗侵蝕性強(qiáng)、熱震穩(wěn)定性好等優(yōu)點(diǎn)，適用于大、中型熱風(fēng)爐，它為我國(guó)新型熱風(fēng)爐所需高質(zhì)量、高檔次進(jìn)口耐火材料國(guó)產(chǎn)化開(kāi)辟下一條成功之路，已被列入國(guó)家級(jí)“星火計(jì)劃”項(xiàng)目。
高鋁磚和多熟料粘土磚的生產(chǎn)工藝類(lèi)似，不同之處在于配料中熟料比例較高,可高達(dá)90～95%，熟料在破碎前需分級(jí)揀選和篩分除鐵，燒成溫度較高，如Ⅰ、Ⅱ等高鋁磚用隧道窯燒成時(shí)一般為1500～1600℃。
中國(guó)生產(chǎn)實(shí)踐證明，高鋁熟料在破碎前嚴(yán)格揀選分級(jí)、并分級(jí)貯存，采用礬土熟料和結(jié)合粘土共同細(xì)磨方法，可提高產(chǎn)品質(zhì)量。
根據(jù)資源條件和制品要求不同，可采用以下幾類(lèi)原料：以含水鋁氧礦物（一水鋁石、三水鋁石等）為主要組成的高鋁礬土；硅線石族礦物（包括藍(lán)晶石、紅柱石、硅線石等）；人工合成原料，如工業(yè)氧化鋁、合成莫來(lái)石、電熔剛玉等。中國(guó)高鋁釩土資源豐富，質(zhì)地優(yōu)良，產(chǎn)地主要分布在山西、河南、河北、貴州、山東等地。所產(chǎn)的高鋁釩土，主要是一水鋁石（α-Al2O3·H2O）和高嶺石兩種礦物的混合物。
a、耐火度
高鋁磚的耐火度比粘土磚和半硅磚的耐火度都要高，達(dá)1750~1790℃，屬于高級(jí)耐火材料。
b、荷重軟化溫度
因?yàn)楦咪X制品中Al2O3高，雜質(zhì)量少，形成易熔的玻璃體少，所以荷重軟化溫度比粘土磚高，但因莫來(lái)石結(jié)晶未形成網(wǎng)狀組織，故荷重軟化溫度仍沒(méi)有硅磚高。
c、抗渣性
高鋁磚中Al2O3較多，接近于中性耐火材料，能抵抗酸性渣和堿性渣的侵蝕，由于其中含有SiO2，所以抗堿性渣的能力比抗酸性渣的能力弱些。

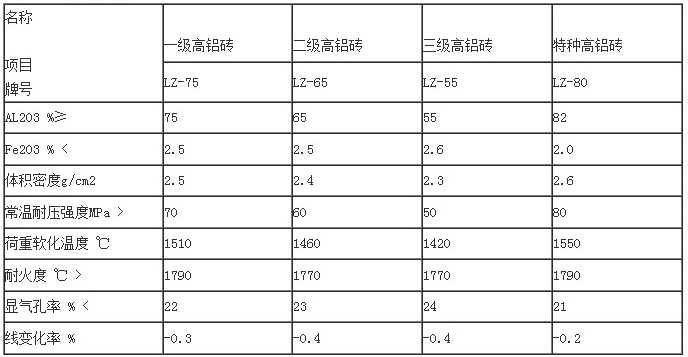

高鋁磚指標(biāo)如下：

主要用于砌筑高爐、熱風(fēng)爐、電爐爐頂、鼓風(fēng)爐、反射爐、回轉(zhuǎn)窯內(nèi)襯。此外，高鋁磚還廣泛地用做平爐蓄熱式格子磚、澆注系統(tǒng)用的塞頭、水口磚等。但高鋁磚價(jià)格要比粘土磚高，故用粘土磚能夠滿足要求的地方就不必使用高鋁磚。
