高鋁磚
詳細說明
隨著我國高爐的大型化、自動化和高效化技術的發展，與之相配套的熱風爐的大型化、高風溫和長壽技術也日益成熟，砌筑熱風爐使用的耐火材料也發生了較大的變化，傳統的熱風爐高鋁磚也將或正在被熱風爐低蠕變磚所代替，為了適應這一變化，給熱風爐的耐火材料選材提供依據，同時為進一步規范市場，特對YB/T5016-1993《熱風爐用高鋁磚》進行修訂。
本標準規定了熱風爐用高鋁磚的技術條件、試驗方法、檢驗規則、包裝、標志、運輸、貯存質量證明書。
本標準適用于砌筑高爐熱風爐用的普通及低蠕變高鋁磚。
2 引用標準
下列標準所包含的條文，通過在本標準中引用而構成為本標準的條文。本標準出版時，所示版本的均為有效。所有標準都會被修訂，使用本標準的各方應探討使用下列標準最新版本的可能性。
GB/T 2997-1982致密定形耐火制品顯氣孔率、吸水率、體積密度和真氣孔率試驗方法
GB/T 5072-1985致密定形耐火制品常溫耐壓強度試驗方法
GB/T 5073-1985耐火制品壓蠕變?cè)囼?yàn)方法
GB/T 5988-1986致密定形耐火制品重?zé)€變化試驗方法
GB/T 6900.4-1986粘土、高鋁質耐火材料化學分析方法EDTA容量法測定氧化鋁量
GB/T 7321-1987致密定形耐火制品試驗的制樣規定
GB/T 7322-1997耐火材料耐火度試驗方法
GB/T 10325-1988耐火制品堆放、取樣、驗收、保管和運輸規則
GB/T 10326 -1988耐火制品尺寸、外觀及斷面的檢查方法
GB/T 16546-1996定形耐火制品包裝、標志、運輸和儲存
YB/T 370-1995耐火制品荷重軟化溫度試驗方法(非示差-升溫法)
YB/T 376. 1-1995耐火制品抗熱震性試驗方法(水-急冷法)
YB/T 5012-1997高爐及熱風爐用磚形狀尺寸
3 分類及形狀尺寸
3.1 磚按用途分為熱風爐用普通高鋁磚和低蠕變高鋁磚兩類。
3.2 磚按理化指標，熱風爐用普通高鋁磚分為RL-65、RL-55、RL-48三個牌號;熱風爐用低蠕變高鋁磚分為 DRL-155、DRL-150、DRL-145、DRL-140、DRL-135、DRL-130、DRL-127 七個牌號。
3.3 磚的形狀尺寸應符合YB/T 5012的規定，亦可按用戶提供的圖紙要求進行。
4 技術要求
4.1 熱風爐用普通高鋁磚的理化指標應符合表1的規定。
4.4蓄熱室格子磚的尺寸允許偏差及外觀應符合表4的規定。
4.5磚的斷面層裂：按表3裂紋指標考核。
5試驗方法
5-1 爐頂和爐墻磚的檢驗制樣按GB/T 7321進行。蓄熱室格子磚的檢驗制樣:用與蓄熱室格子玲〒-工藝的實心格子磚代替。
5-2 Al2O3的檢驗按GB/T 6900. 4進行。
5-3 耐火度的檢驗按GB/T 7322進行。
5-4 荷重軟化溫度的檢驗按YB/T 370進行。
5-5 重?zé)€變化的檢驗按GB/T 5988進行。
5-6 顯氣孔率的檢驗按GB/T 2997進行。
5-7 常溫耐壓強度的檢驗按GB/T 5072進行。
5-8 抗熱震性的檢驗按YB/T 376.1進行。
5-9 蠕變率的檢驗按GB/T 5073進行。
5-10 磚的外觀、尺寸及斷面的檢査按GB/T 10326進行。
6 檢驗規則
磚的取樣、驗收按GB/T 10325進行。
7 包裝、標志、運輸和儲存及質量證明書
7-1 磚的包裝、標志、運輸和儲存按GB/T 16546進行。
7.2 磚發出時必須附有企業質量監督部門簽發的產品質量證明書，載明：供方名稱、需方名稱、發貨日 期、合同號、標準編號、產品牌號、磚號、批號、尺寸及理化指標等內容。
熱風爐用高鋁磚是以高鋁礬土熟料配入部分結合粘土制成的Al2O3含量大于48%用于砌筑熱風爐的耐火制品。
熱風爐用高鋁磚按用途分為熱風爐用普通高鋁磚和低蠕變高鋁磚兩類。按理化指標，熱風爐用普通高鋁磚分為RL-65、RL-55、RI-48三個牌號；熱風爐用低蠕變高鋁磚分為DRL—155，DRL—150、DRL—145、DRL—140、DR—1 35、DRL—130、DRL—127七個牌號。
熱風爐用高鋁磚具有熱容大、抗蠕變性好、荷重軟化溫度高、高溫強度高和具有良好的抗熱震性。熱風爐用高鋁磚主要應用于高溫部位爐襯和格子磚、蓄熱室下部格子磚、混風室、燃燒室熱風總管、支管、熱風爐等部位。
1 范圍本標準規定了熱風爐用高鋁磚的技術條件、試驗方法、檢驗規則、包裝、標志、運輸、貯存質量證明書。
本標準適用于砌筑高爐熱風爐用的普通及低蠕變高鋁磚。
2 引用標準
下列標準所包含的條文，通過在本標準中引用而構成為本標準的條文。本標準出版時，所示版本的均為有效。所有標準都會被修訂，使用本標準的各方應探討使用下列標準最新版本的可能性。
GB/T 2997-1982致密定形耐火制品顯氣孔率、吸水率、體積密度和真氣孔率試驗方法
GB/T 5072-1985致密定形耐火制品常溫耐壓強度試驗方法
GB/T 5073-1985耐火制品壓蠕變?cè)囼?yàn)方法
GB/T 5988-1986致密定形耐火制品重?zé)€變化試驗方法
GB/T 6900.4-1986粘土、高鋁質耐火材料化學分析方法EDTA容量法測定氧化鋁量
GB/T 7321-1987致密定形耐火制品試驗的制樣規定
GB/T 7322-1997耐火材料耐火度試驗方法
GB/T 10325-1988耐火制品堆放、取樣、驗收、保管和運輸規則
GB/T 10326 -1988耐火制品尺寸、外觀及斷面的檢查方法
GB/T 16546-1996定形耐火制品包裝、標志、運輸和儲存
YB/T 370-1995耐火制品荷重軟化溫度試驗方法(非示差-升溫法)
YB/T 376. 1-1995耐火制品抗熱震性試驗方法(水-急冷法)
YB/T 5012-1997高爐及熱風爐用磚形狀尺寸
3 分類及形狀尺寸
3.1 磚按用途分為熱風爐用普通高鋁磚和低蠕變高鋁磚兩類。
3.2 磚按理化指標，熱風爐用普通高鋁磚分為RL-65、RL-55、RL-48三個牌號;熱風爐用低蠕變高鋁磚分為 DRL-155、DRL-150、DRL-145、DRL-140、DRL-135、DRL-130、DRL-127 七個牌號。
3.3 磚的形狀尺寸應符合YB/T 5012的規定，亦可按用戶提供的圖紙要求進行。
4 技術要求
4.1 熱風爐用普通高鋁磚的理化指標應符合表1的規定。
| 項目 | 指標 | |||
| RL-65 | RL-55 | RL-48 | ||
| Al2O3,% | 不小于 | 65 | 55 | 48 |
| 耐火度,℃ | 不低于 | 1780 | 1760 | 1740 |
| 0.2MPa荷重軟化開始溫度,℃ | 不低于 | 1500 | 1470 | 1420 |
| 重?zé)€變化,% | 1500℃×2h | 0.1~-0.4 | - | |
| 1450℃×2h | - | 0.1~-0.4 | ||
| 顯氣孔率,% | 不大于 | 22(24) | ||
| 常溫耐壓強度,MPa | 不小于 | 50 | 45 | 40 |
| 抗熱震性(1100℃,水冷),次 | 不小于 | (爐頂、爐壁磚)6 | ||
| 注：括號內的數值是蓄熱室格子磚的指標 | ||||

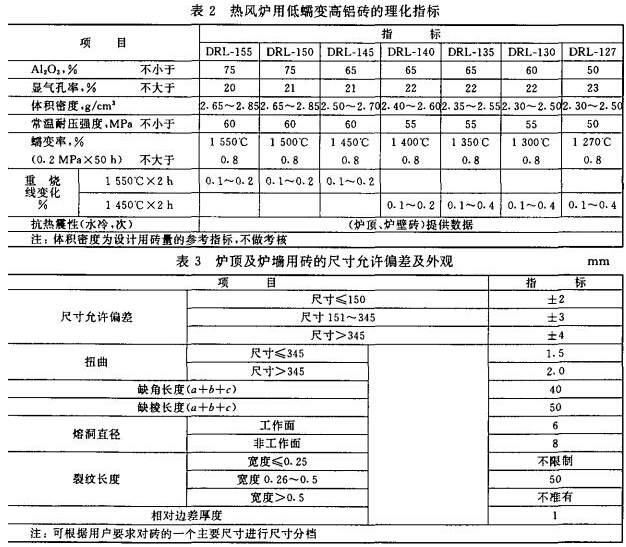

4.2 熱風爐用低蠕變高鋁磚的理化指標應符合表2的規定。

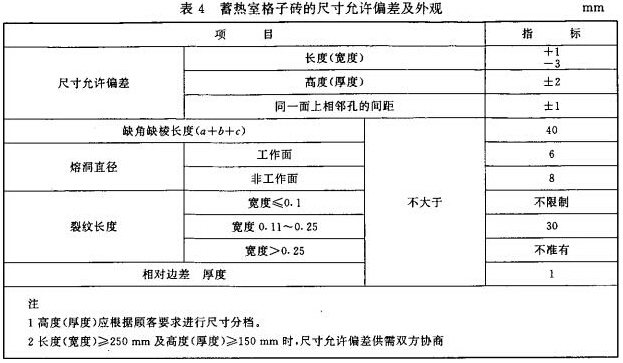

4.4蓄熱室格子磚的尺寸允許偏差及外觀應符合表4的規定。
5試驗方法
5-1 爐頂和爐墻磚的檢驗制樣按GB/T 7321進行。蓄熱室格子磚的檢驗制樣:用與蓄熱室格子玲〒-工藝的實心格子磚代替。
5-2 Al2O3的檢驗按GB/T 6900. 4進行。
5-3 耐火度的檢驗按GB/T 7322進行。
5-4 荷重軟化溫度的檢驗按YB/T 370進行。
5-5 重?zé)€變化的檢驗按GB/T 5988進行。
5-6 顯氣孔率的檢驗按GB/T 2997進行。
5-7 常溫耐壓強度的檢驗按GB/T 5072進行。
5-8 抗熱震性的檢驗按YB/T 376.1進行。
5-9 蠕變率的檢驗按GB/T 5073進行。
5-10 磚的外觀、尺寸及斷面的檢査按GB/T 10326進行。
6 檢驗規則
磚的取樣、驗收按GB/T 10325進行。
7 包裝、標志、運輸和儲存及質量證明書
7-1 磚的包裝、標志、運輸和儲存按GB/T 16546進行。
7.2 磚發出時必須附有企業質量監督部門簽發的產品質量證明書，載明：供方名稱、需方名稱、發貨日 期、合同號、標準編號、產品牌號、磚號、批號、尺寸及理化指標等內容。
